输电线路毫米波雷达防外破在线监测装置:掌握线路防外破主动权

作者: 点击:378 时间:2024-04-01

【摘要】输电线路毫米波雷达防外破在线监测装置​DX-WPS100-JG3,将毫米波雷达检测技术与AI视频在线监测技术相结合,可实时检测线路有效范围内的外破隐患,一旦发现异常,可快速识别并计算物体距离、速度等信息,并将现场视频及预警信号无线上报到监测中心,发出报警。

输电线路主要用于远距离传输电能,由于长期架设在野外,易受外力干扰,导致线路出现故障,而且随着电网规模的不断发展壮大,线路外破事故发生频率也逐年升高。针对这一现象,我司研发了输电线路毫米波雷达防外破在线监测装置,能够帮助供电公司有效治理输电线路外破隐患,掌握线路防外破主动权。



装置概述

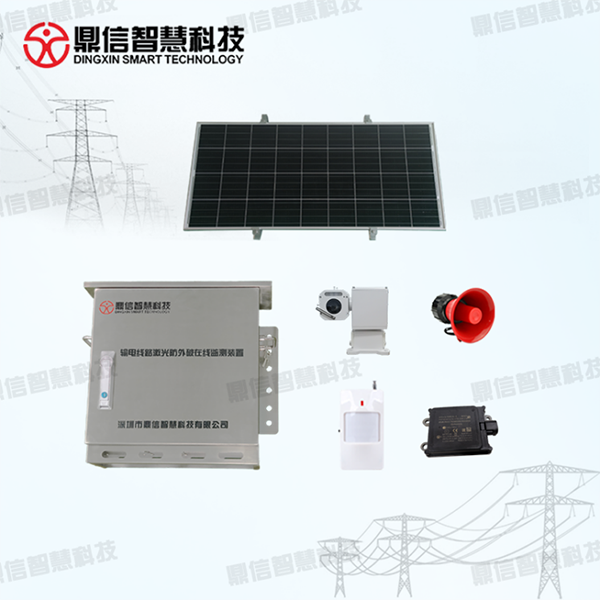

输电线路毫米波雷达防外破在线监测装置DX-WPS100-JG3,将毫米波雷达检测技术与AI视频在线监测技术相结合,可实时检测线路有效范围内的外破隐患,一旦发现异常,可快速识别并计算物体距离、速度等信息,并将现场视频及预警信号无线上报到监测中心,发出报警。


主要技术支持

毫米波雷达探测技术:使用短波长电磁波的特殊雷达发射波长为毫米量级的信号,工作频率为76~81GH(波长约4mm),检测与导线距离30m以内(隐患距离可配置)的外破隐患,以快速变换的经典频谱估计法为核心算法,实现测量区域内物体距离、角度、高度及速度的检测,同时联动可视化装置进行拍照确认。

AI视频在线监测技术:AI云台球机可实时监测线路运行状态,自动识别施工机械(吊车、塔吊等)、树障等外破隐患,搭配毫米波雷达可,为图片增加深度信息,进而准确判断外破隐患对导线的相对位置,实现高精度的坐标变换、距离计算及可视化图片上的隐患配准。


通信方式

装置采用4G/5G/WIFI/APN等网络实现监测端与监测中心的数据交互。

监控中心平台

包含客户端和移动端,监测中心根据前端传回的信息,可及时掌握线路状态以及外破情况,结合现场视频数据,便于及时作出相应的对策。同时,可及时更新杆塔周围隐患信息、线路廊道信息以及远程配置装置参数、监控角度等。


深圳市鼎信智慧科技有限公司推出的输配电线路在线监测,分布式故障定位,电缆在线监测设备在南网、国网得到广泛应用,取得了良好的使用效果。
